Сантехнические ревизионные люки под плитку
Невидимые нажимные люки под плитку
Для какой плитки возможно применение нажимных люков ?
Нажимные ревизионные люки невидимки используются при облицовке поверхности любой плиткой - гладкой, глянцевой, шершавой и с рельефным рисунком. Ведь для отрывания люка достаточно легкого нажатия на дверцу. И в этом заключается основное преимущество и отличие от потайных распашных люков. Вместо присосок для скрытых нажимных люков применяются специальные роликово-нажимные замки.
Вторым безусловным преимуществом потайных нажимных люков является простота и удобство открывания люка - не надо искать постоянно теряющиеся присоски. Но у нажимного невидимого люка, в отличии от распашного, есть и один недостаток - нажимные люки дороже ориентировочно на 10%. Это связано со стоимостью роликово-нажимных замков.
В случае если предполагается облицовка поверхности маленькой мозаичной плиткой необходимо заказывать специальные нажимные люки под мозаику.
Нажимные потайные люки невидимки являются популярной моделью среди сантехнических люков для плитки. Это объясняется удобством пользования люком, и гарантированной надежностью на многие годы.

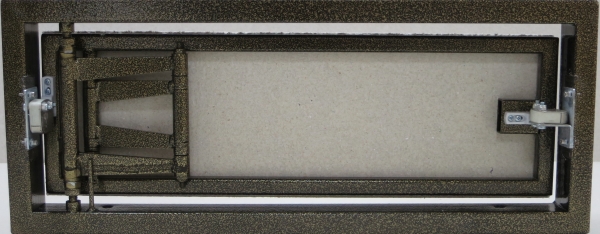

Конструкция люка
Конструктивно люк состоит из следующих элементов:
- Рама люка
- Дверца люка с гипсоволокнистой плитой
- Запатентованные двухзвенные шарнирные петли
- роликово-нажимные замки
Рама люка изготавливается из стальной трубы 40 х20 мм, а дверца люка из стальной трубы сечением 15 х15 мм. В качестве основания дверцы, на которую наклеивается плитка, используется прочный влагостойкий гипсоволокнистый лист Vidival Knauf. Крепление рамы люка к вашему проему осуществляется при помощи дюбелей или саморезов через технологические отверстия в раме люка.
Дверца люка соединяется с рамой посредством специальных двухзвенных шарнирных петель. Использование этих петель позволяет открывать люк сначала фронтально ( т.е. прямо на себя), а затем в сторону. Такой механизм открывания люка исключает возможность поломки выступающих краев плитки, наклеенной на дверцу.
В закрытом состоянии дверца люка удерживается двумя роликово-нажимными замками. Эти замки надежно фиксируют дверцу люка в закрытом состоянии. Открывание люка, как уже указывалось выше, осуществляется путем нажатия на дверцу люка. При нажатии на дверцу люка срабатывает механизм и дверца открывается. При повторном нажатии люк плавно закрывается.
Нажимные люки под керамическую плитку применяются для доступа к бойлерам, вентилям, счетчикам воды и многим другим приспособлениям, которые скрыты от посторонних.
Открывание люка возможно направо и налево. Для изменения направления достаточно перевернуть люк на 180о
Подбор люка необходимого размера под Ваш проем Вы можете определить сами с помощью Инструкции по подбору скрытого люка под плитку или обратившись к нашим продавцам консультантам.
Монтаж скрытого люка выполнить совсем не сложно см.Технология монтажа скрытых (невидимых) люков
Номенклатура и цены
Потайные сантехнические люки под плитку нажимного типа изготавливаются в виде стандартных моделей и нестандартных. Линейка стандартных моделей люков насчитывает 30 типоразмеров.
Все люки стандартных размеров всегда имеются в наличии в магазине. Люки нестандартных размеров изготавливаются под заказ.
Цены на стандартные люки представлены в нижеследующей таблице.
Прайс-лист на скрытые ревизионные нажимные сантехнические люки ширина х высота мм
Стоимость за шт. грн. ширина х высота
мм
Стоимость за шт. грн. Стандартные размеры
200х200 1558 400х750 2362 200х300 1558 400х900 2551 200х400 1582 500х200 1790 200х500 1665 500х300 1790 200х600 1790 500х400 1892 300х200 1638 500х500 2092 300х300 1638 500х600 2253 300х400 1712 500х800 2591 300х500 1790 600х300 2198 300х600 1867 600х400 2198 400х200 1712 600х500 2253 400х300 1712 600х600 2411 400х400 1766 600х900 3947 400х500 1892 600х1000 4122 400х600 2049 600х1200 4517
Важно знать, что люки шириной более 700 мм изготавливаются в двухдверном исполнении, при этом разделение дверок по размеру может быть выполнено в любом соотношении. Например 50% х 50% или 40% на 60% и т.д.
На всех моделях люков, открывающихся нажатием, в месте расположения нажимных / пружинных замков "глубина" люка 60мм.
Срок изготовления нестандартных нажимных люков 7-10 рабочих дней. Возможна доставка в любой город Украины. см. ДОСТАВКА
Цены на нестандартные размеры нажимных люков Вы можете узнать в нижеследующих таблицах:
примечание: на пересечении ширины и высоты указана стоимость люка в грн.
Прайс-лист на ревизионные нажимные сантехнические люки |
||||||
Нестандартные однодверные модели |
||||||
Размермм |
Ширина |
|||||
200 |
250 |
300 |
350 |
400 |
||
высота |
200 |
1620 | 1620 | 1705 | 1786 | 1866 |
250 |
1620 | 1705 | 1786 | 1866 | 1945 | |
300 |
1705 | 1786 | 1866 | 1945 | 2031 | |
350 |
1786 | 1866 | 1945 | 2031 | 2107 | |
400 |
1866 | 1945 | 2031 | 2107 | 2188 | |
450 |
1945 | 2031 | 2107 | 2188 | 2272 | |
500 |
2031 | 2107 | 2188 | 2272 | 2351 | |
550 |
2107 | 2188 | 2272 | 2351 | 2433 | |
600 |
2188 | 2272 | 2351 | 2433 | 2471 | |
650 |
2272 | 2351 | 2433 | 2471 | 2552 | |
700 |
2351 | 2433 | 2471 | 2552 | 2637 | |
750 |
2433 | 2471 | 2552 | 2637 | 2717 | |
800 |
2471 | 2552 | 2637 | 2717 | 2797 | |
850 |
2552 | 2637 | 2717 | 2797 | 2839 | |
900 |
2637 | 2717 | 2797 | 2839 | 2923 | |
950 |
2717 | 3022 | 2839 | 2923 | 2999 | |
1000 |
3022 | 3066 | 3156 | 3228 | 3326 | |
1050 |
3066 | 3156 | 3238 | 3326 | 4181 | |
1100 |
3156 | 3238 | 3326 | 4181 | 4290 | |
1150 |
3238 | 3326 | 4181 | 4290 | 4393 | |
1200 |
4096 | 4181 | 4290 | 4393 | 4502 | |
1250 |
4181 | 4290 | 4393 | 4502 | 4618 | |
1300 |
4290 | 4393 | 4502 | 4618 | 4719 | |
1350 |
4393 | 4502 | 4618 | 4719 | 4826 | |
1400 |
4502 | 4618 | 4719 | 4826 | 4934 | |
1450 |
4618 | 4719 | 4826 | 4934 | 4987 | |
1500 |
4719 | 4826 | 4934 | 4987 | 5091 | |
1550 |
4826 | 4934 | 4987 | 5091 | 5424 | |
1600 |
4934 | 4987 | 5091 | 5190 | 5541 |
Прайс-лист на ревизионные нажимные сантехнические люки |
|||||||
Нестандартные однодверные модели |
|||||||
Размермм |
Ширина |
||||||
450 |
500 |
550 |
600 |
650 |
700 |
||
высота |
200 |
||||||
250 |
|||||||
300 |
2107 | 2188 | 2272 | 2351 | |||
350 |
2188 | 2272 | 2351 | 2433 | |||
400 |
2272 | 2351 | 2433 | 2471 | 2552 | ||
450 |
2351 | 2433 | 2471 | 2552 | 2637 | ||
500 |
2433 | 2471 | 2552 | 2637 | 2717 | 2797 | |
550 |
2471 | 2552 | 2637 | 2717 | 2797 | 2839 | |
600 |
2552 | 2637 | 2717 | 2797 | 2839 | 2923 | |
650 |
2637 | 2717 | 2797 | 2839 | 2923 | 2999 | |
700 |
2717 | 2797 | 2839 | 2923 | 2999 | 3080 | |
750 |
2797 | 2839 | 2923 | 2999 | 3080 | 4181 | |
800 |
2839 | 2923 | 2999 | 3080 | 4181 | 4290 | |
850 |
2923 | 2999 | 3080 | 4181 | 4290 | 4393 | |
900 |
2999 | 3080 | 4181 | 4290 | 4393 | 4502 | |
950 |
3080 | 4181 | 4290 | 4393 | 4502 | 4618 | |
1000 |
4181 | 4290 | 4393 | 4502 | 4618 | 4719 | |
1050 |
4290 | 4393 | 4502 | 4618 | 4719 | 4826 | |
1100 |
4393 | 4502 | 4618 | 4719 | 4826 | 5149 | |
1150 |
4502 | 4618 | 4719 | 4826 | 4934 | 5204 | |
1200 |
4618 | 4719 | 4826 | 4934 | 5204 | 5310 | |
1250 |
4719 | 4826 | 4934 | 5204 | 5310 | 5424 | |
1300 |
4826 | 4934 | 4987 | 5310 | 5424 | 5541 | |
1350 |
4934 | 4987 | 5310 | 5424 | 5541 | ||
1400 |
4987 | 5310 | 5424 | 5541 | |||
1450 |
5091 | 5424 | 5541 | ||||
1500 |
5424 | 5541 | |||||
1550 |
5541 | ||||||
1600 |
Техническая информация и грузоподъемность люков в нижеследующей таблице:
Потайные нажимные сантехнические люки- технические параметры |
||||
Стандартныемоделиширинах высотамм |
Размер дверцымм |
Габаритылюка ммШ х В х Гл |
Грузо-подъем-ность кг |
Вес люкав сборе кг |
Стандартные размеры |
||||
200х300 | 155х244 | 200х300х50 | 9 | 2,1 |
200х400 | 155х344 | 200х400х50 | 11 | 2,3 |
200х500 | 155х444 | 200х500х50 | 12 | 2,7 |
300х300 | 255х244 | 300х300х50 | 13 | 2,5 |
300х400 | 255х344 | 300х400х50 | 14 | 3,2 |
300х500 | 255х444 | 300х500х50 | 16 | 3,9 |
300х600 | 255х544 | 300х600х50 | 18 | 4,6 |
400х300 | 355х244 | 400х300х50 | 14 | 3,2 |
400х400 | 355х344 | 400х400х50 | 16 | 3,6 |
400х500 | 355х444 | 400х500х50 | 18 | 4,3 |
400х600 | 355х544 | 400х600х50 | 20 | 5,0 |
400х750 | 355х694 | 400х750х50 | 25 | 9,2 |
400х900 | 355х844 | 400х900х50 | 27 | 10,0 |
500х400 | 455х344 | 500х400х50 | 18 | 4,3 |
500х500 | 455х444 | 500х500х50 | 20 | 6,5 |
500х600 | 455х544 | 500х600х50 | 23 | 7,7 |
500х800 | 455х744 | 500х800х50 | 27 | 10,0 |
600х400 | 555х344 | 600х400х50 | 20 | 5,0 |
600х600 | 555х544 | 600х600х50 | 24 | 8,8 |
600х900 | 555х844 | 600х900х50 | 30 | 12,7 |
600х1000 | 555х944 | 600х1000х50 | 32 | 14,0 |
Технология монтажа скрытых (невидимых) люков
Инструкция по подбору размера скрытого люка под плитку
Как выбрать нужный ревизионный люк
На все люки нажимного типа распространяется гарантия завода изготовителя.
Схема открывания нажимного люка-невидимки с наклеенной плиткой
Фото интерьера с вмонтированными люками невидимками
